O形圈是一種截面呈O形（圓形）的環狀密封件，是最具代表性的壓縮式密封產品之一。將其安裝在溝槽中適度壓縮後，可有效防止油、水、空氣、氣體等各種流體的洩漏。
NOK 利用多種合成橡膠，根據不同用途提供能夠長期使用並適應嚴苛條件的O型圈產品。



      NOK O形圈特長
  • 擁有豐富的材料，能夠滿足各種用途需求，根據使用條件選用最佳材料。
  • 符合 JIS 等多種規格，並通過獨特設計達到標準要求。此外，也開發適合客戶需求的材料。

  • 在國內外實現從原材料到製品的一貫品質管理體系下進行生產。
  • 配備完善的測試設備，能夠在公司內部進行多樣化的評估和解析。
  • 長期以來被汽車、建築機械、農業機械及一般工業機械行業採用，為全球的產業基礎和活動做出貢獻。

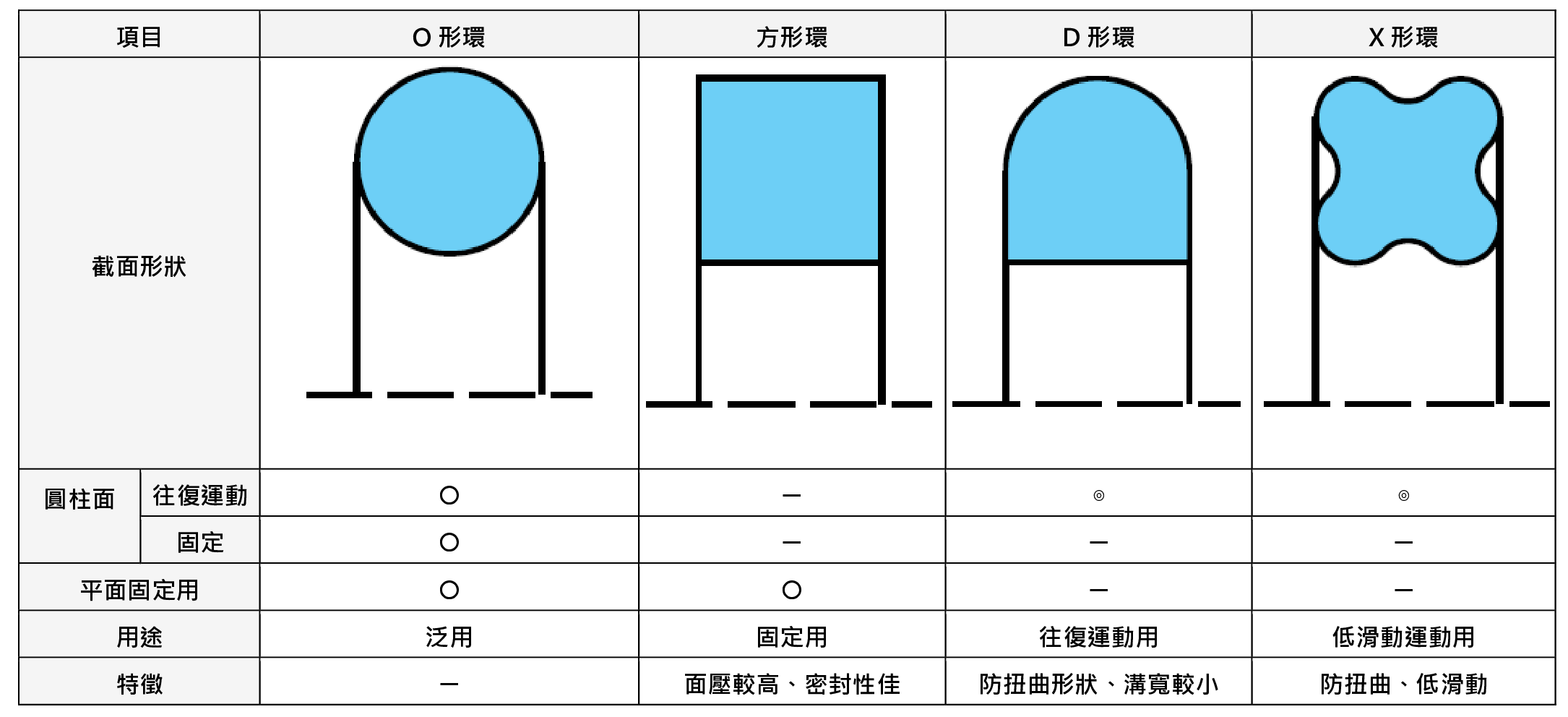

各式擠壓密封墊的比較





擠壓密封墊的特性：
  • 成本較低。
  • 可因應因設備小型化和簡單化安裝空間縮小的需求。
  • 可在廣泛的壓力、溫度、流體和環境中使用的自密封型。
  • 安裝更換方便，無需調整。
  • 方便客戶選擇。
O形環的特性：
  • 固定及運動用密封兩用。
  • 小型，省空間。
  • 可用於高壓(最大可到 60MPa ）
  • 結構簡單，易組裝！ (無方向性)
  • 比其他密封件易於取得，成本也較低。

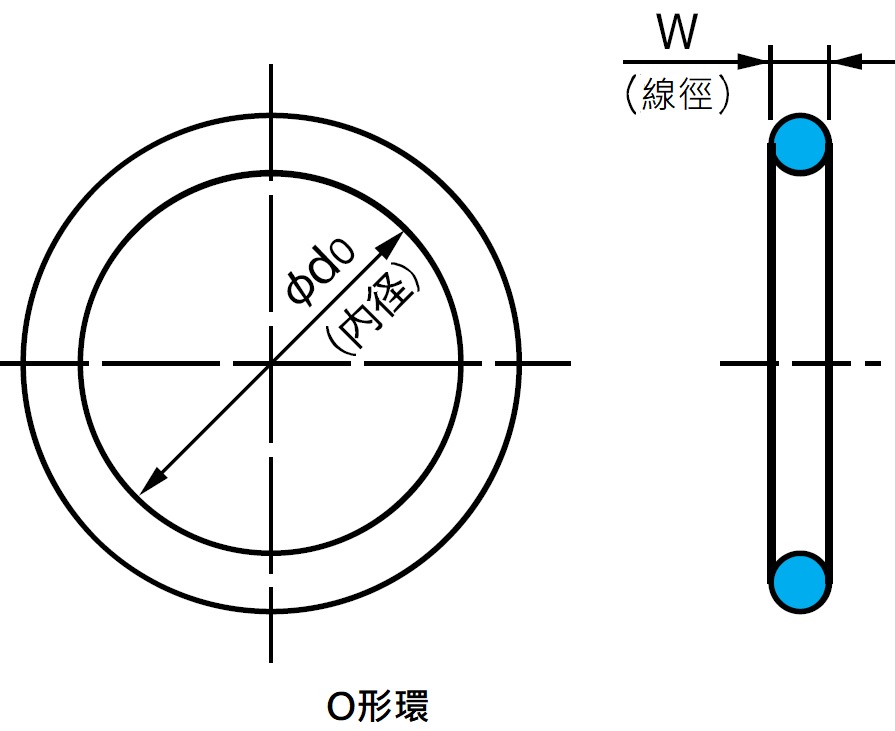

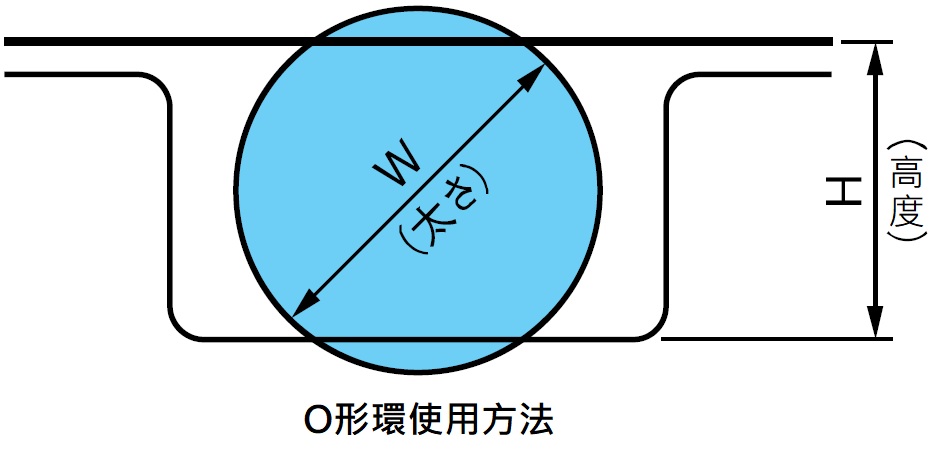

O形圈構造





密封理論

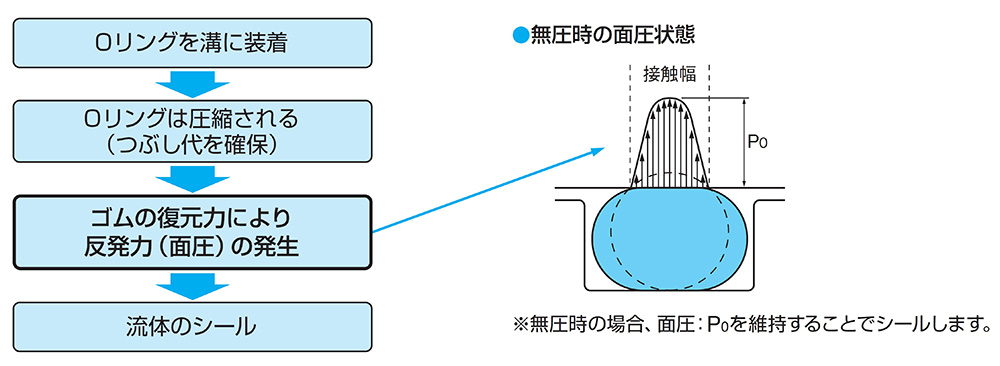

1．O形圈的密封原理
O形圈的密封原理是，當O形圈被壓縮後，它會保持反彈力，從而實現密封效果。

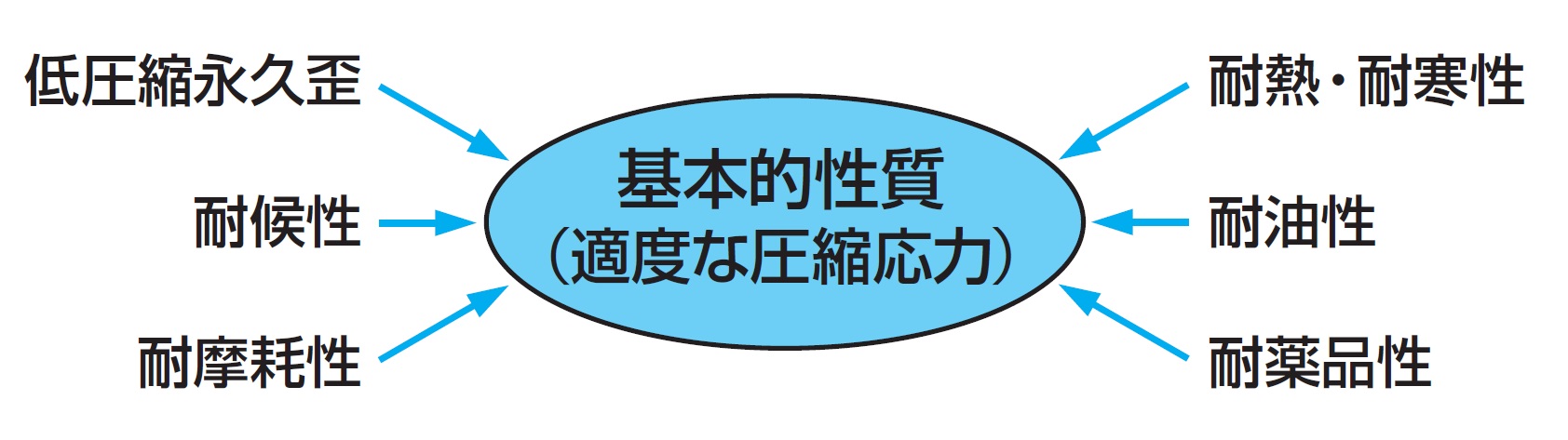

2．O型圈材料要求的性質
O型圈通過壓縮產生的應力來發揮密封功能，因此要求材料在不產生異常變形的範圍內，保持適度的應力，這是基本的要求性質。而這種基本性質在使用過程中也必須保持不變。具有這些性質的材料中，合成橡膠是最優秀的。然而，要在單一材料中全面涵蓋所有這些性質是困難的，因此需要根據不同的用途選擇合適的材料。
NOK 提供了多種材料，以適應各種使用條件。




O形圈用途

  • 一般產業用O型環，尺寸齊全有日本JIS的P、G、V、S、SS及美國AS568等系列。
  • 航空專用O型環。>新冷媒專用HNBR材質 O型環。
  • 建設機械專用高硬度O型環：NBR 90>高溫高壓專用O型環：ORI、4DP、4DG
  • 油壓電磁閥專用O型環。>半導體業專用O型環：特殊耐候材質（高／低溫）、特殊耐酸鹼性或耐化性佳氟橡膠、高氟SUPERIOR及全氟材質等
  • 石化工業專用O型環：高氟及全氟化材質。
  • 針對超大徑、非標準尺寸或特殊線徑等可提供接合式O型環。
  • 材質種類豐富有NBR、VITON氟橡膠、SILICONE矽膠、EPDM、PU聚氨酯、ACM、高氟及全氟等等。

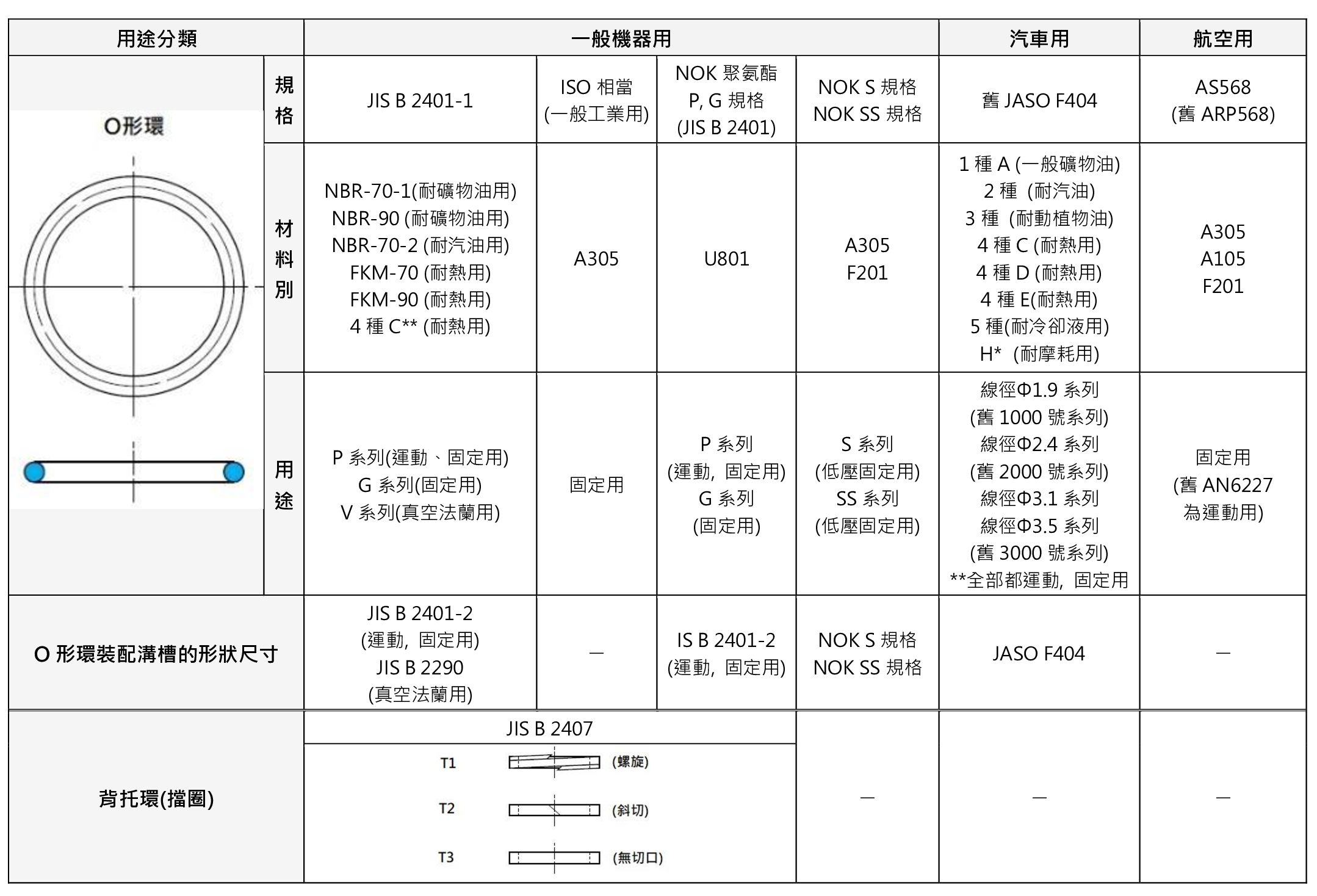

NOK O形圈規格種類

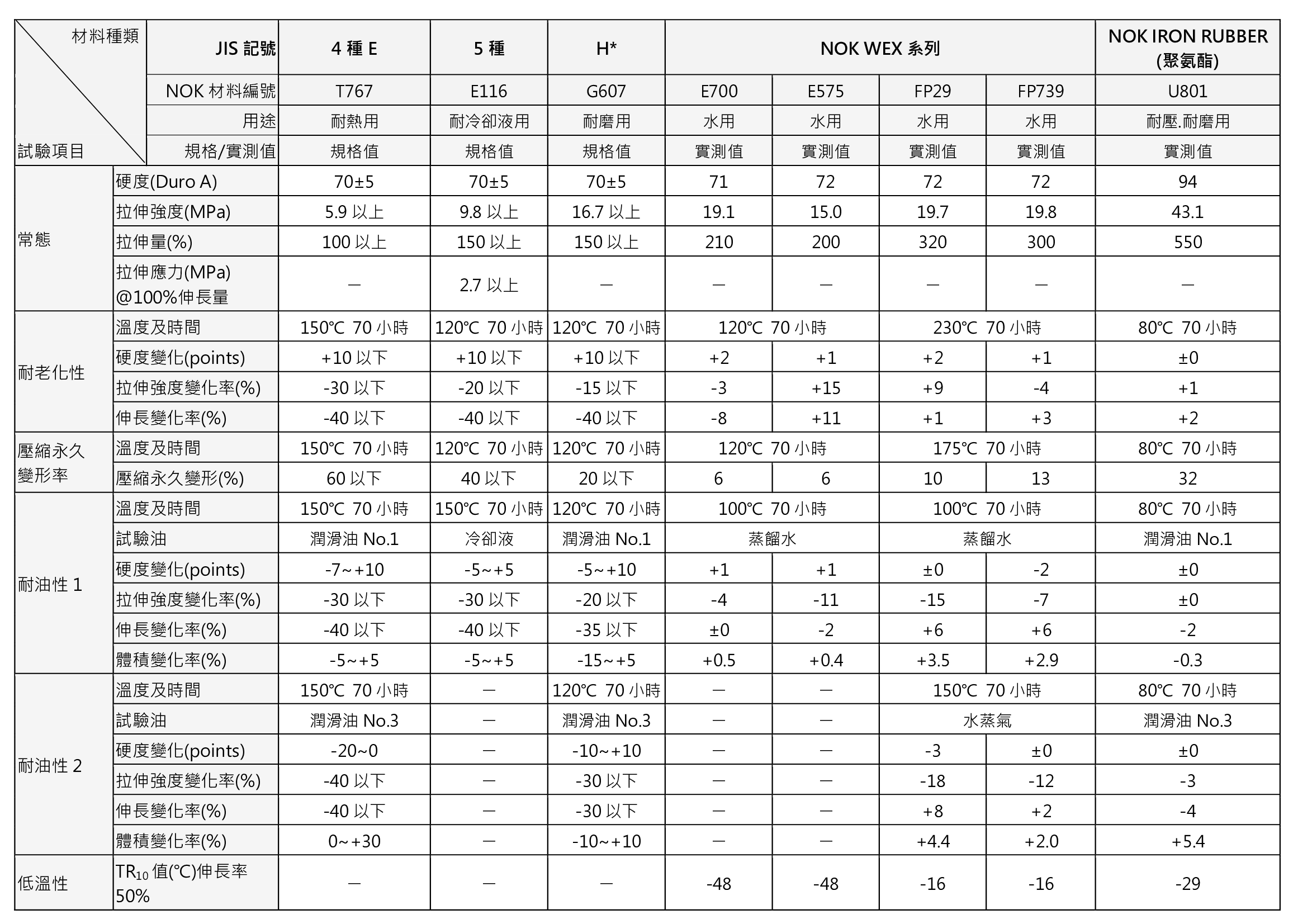

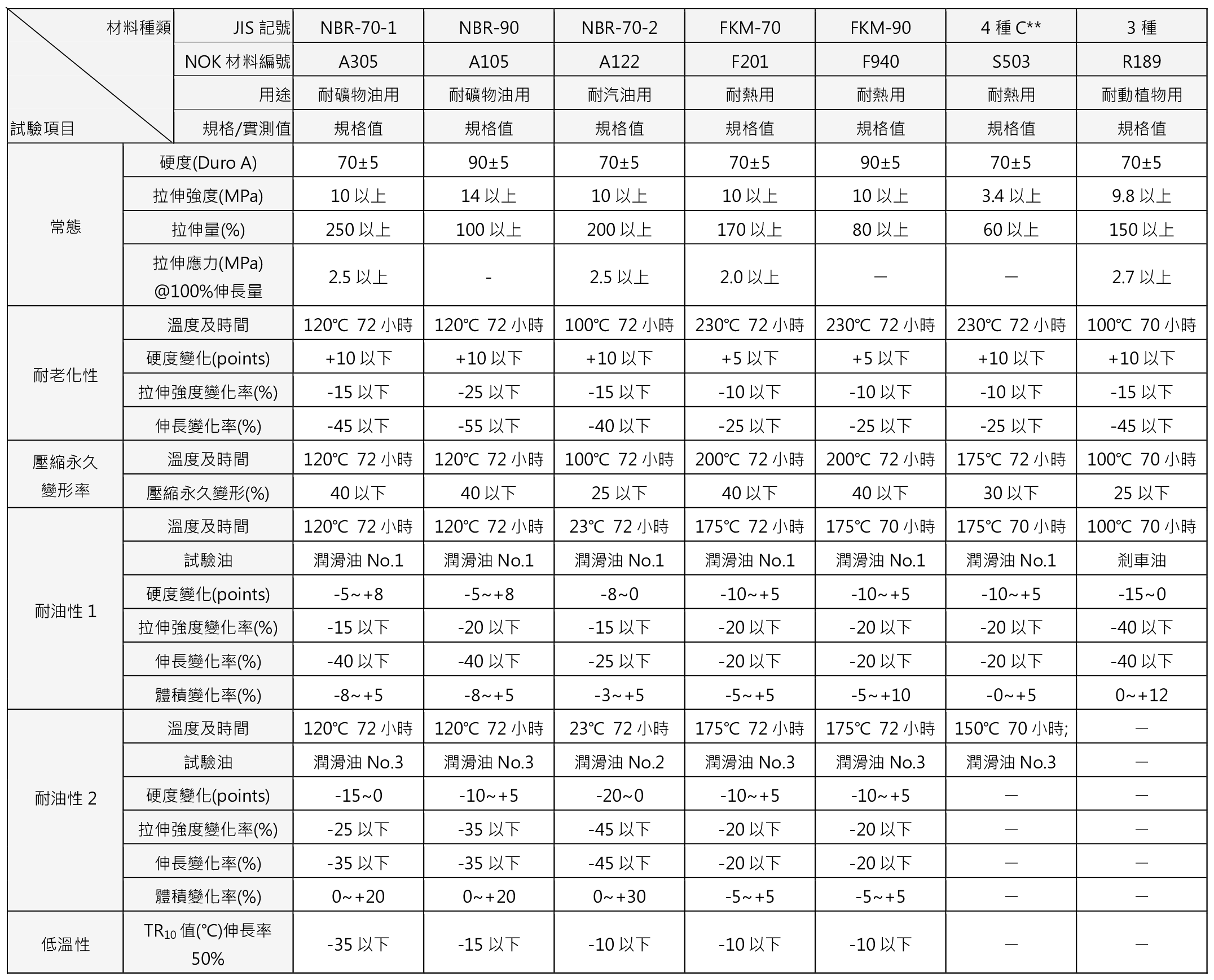

NOK O形圈標準材料

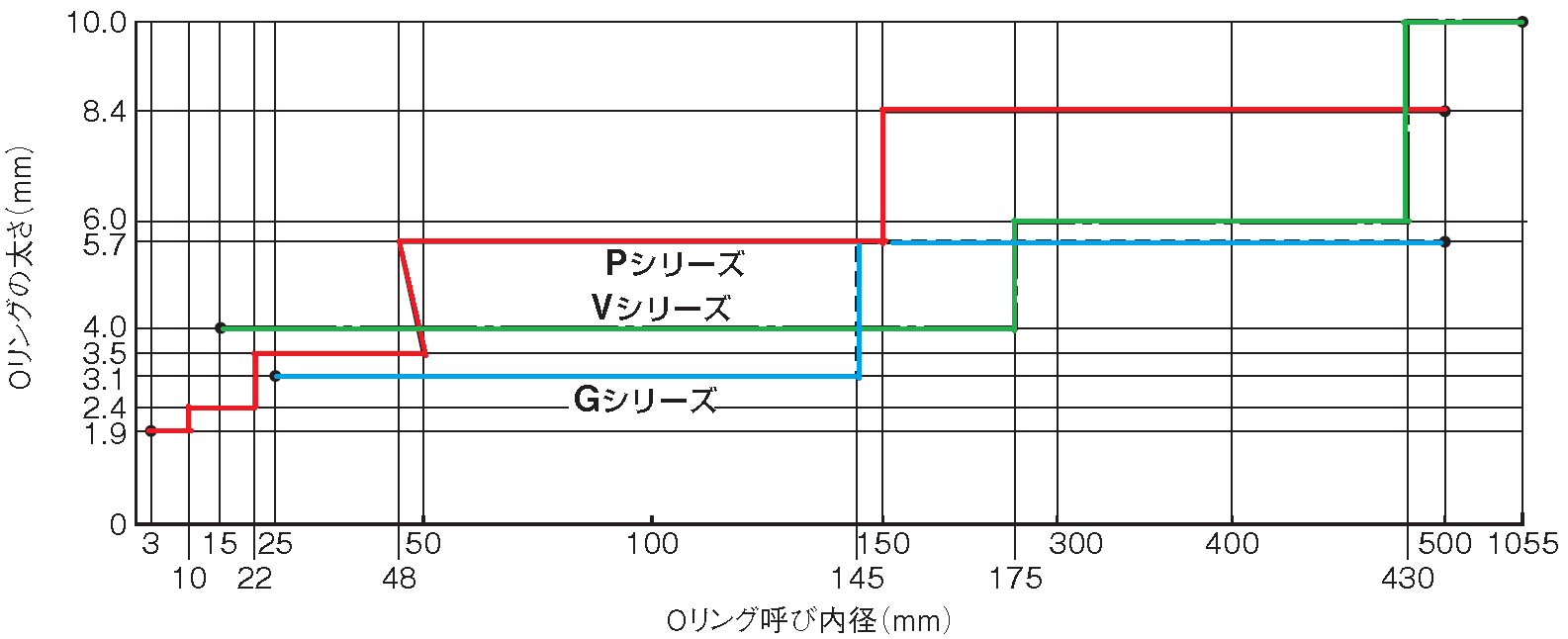

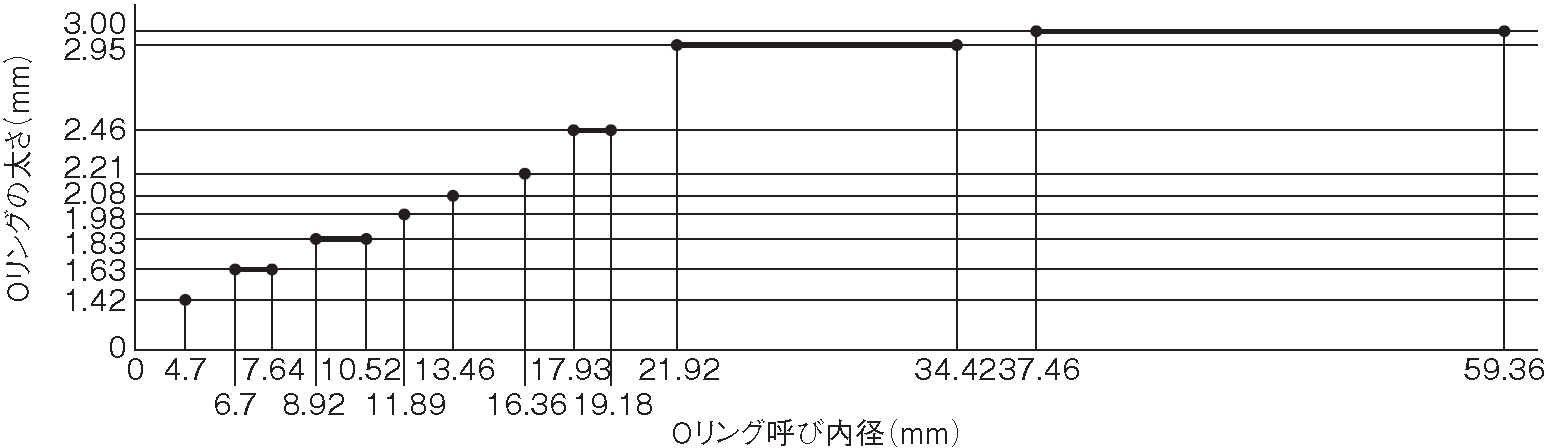

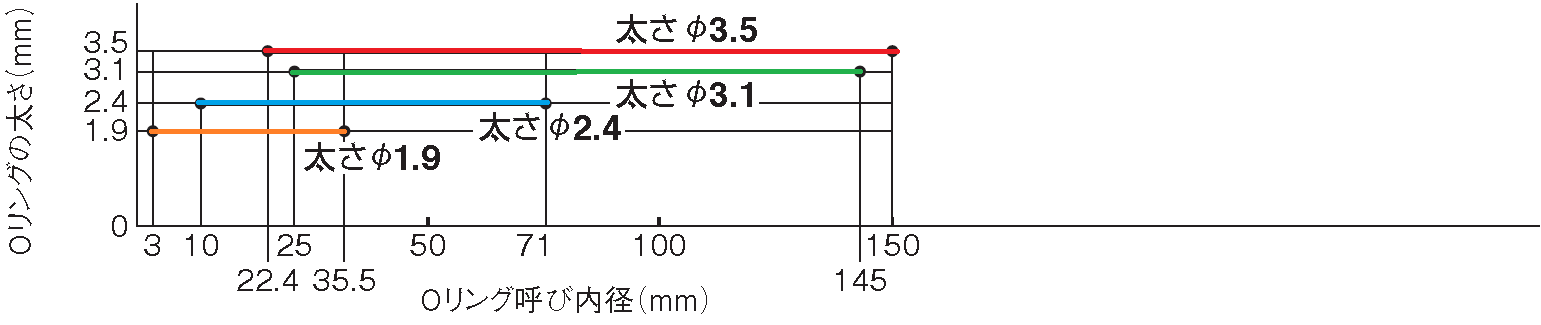

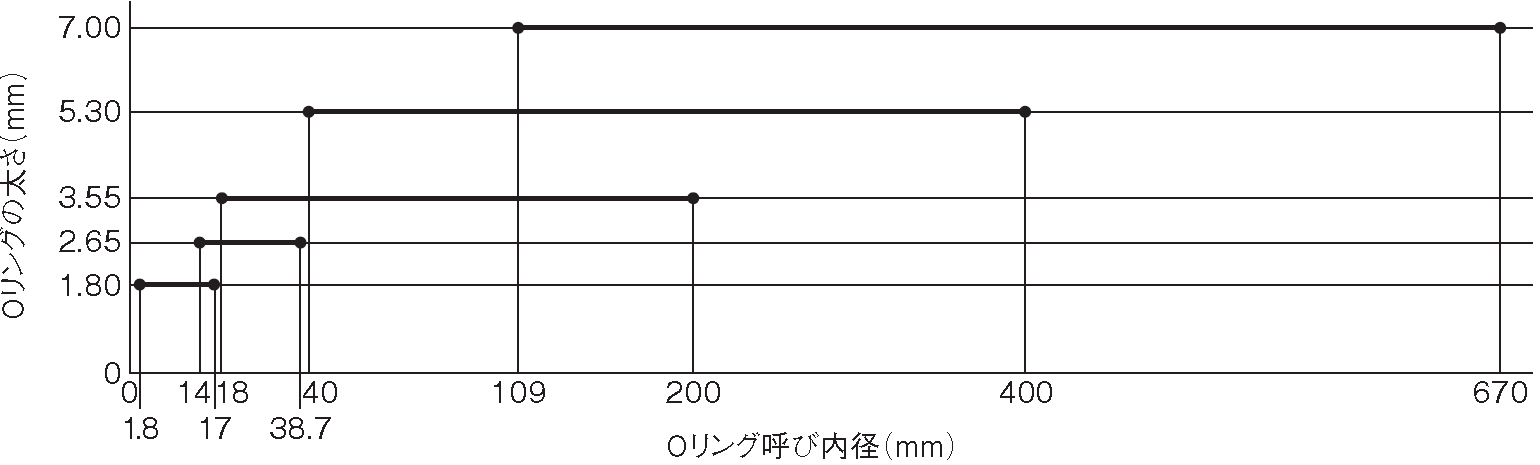

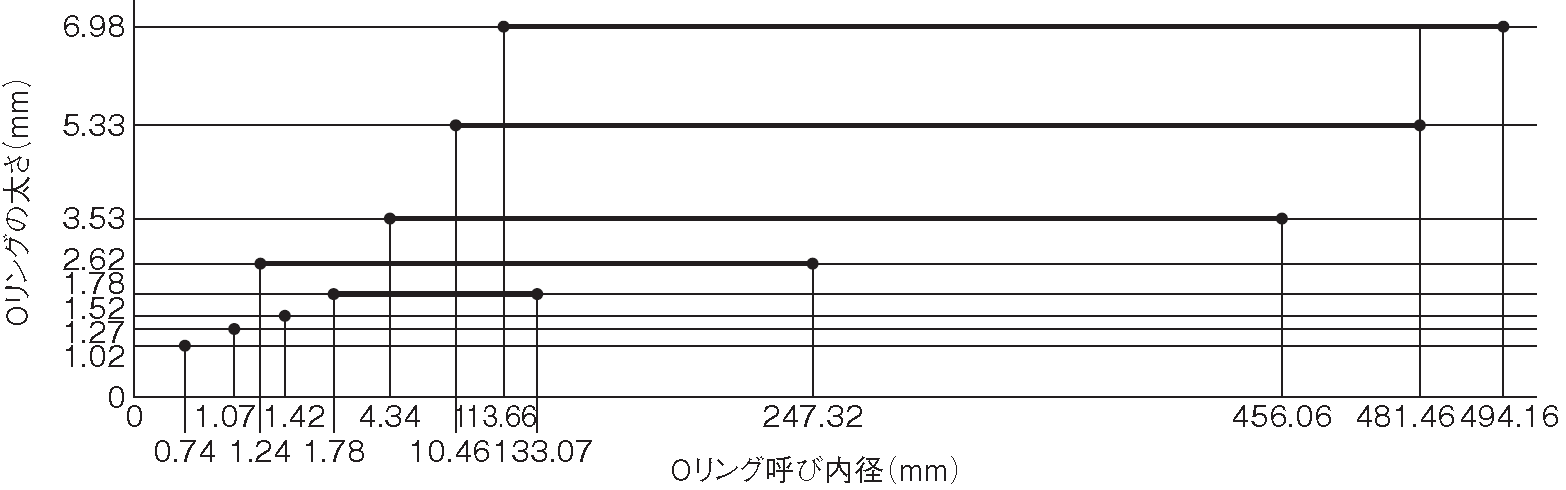

NOK O形圈系列尺寸速查表及系列尺寸表

**先查找Y軸(線輕)；再由X軸(內徑)有交集的系列尺寸表查找適合的O形圈規格


JIS B 2401-1
ISO一般工業用系列



舊JASO系列

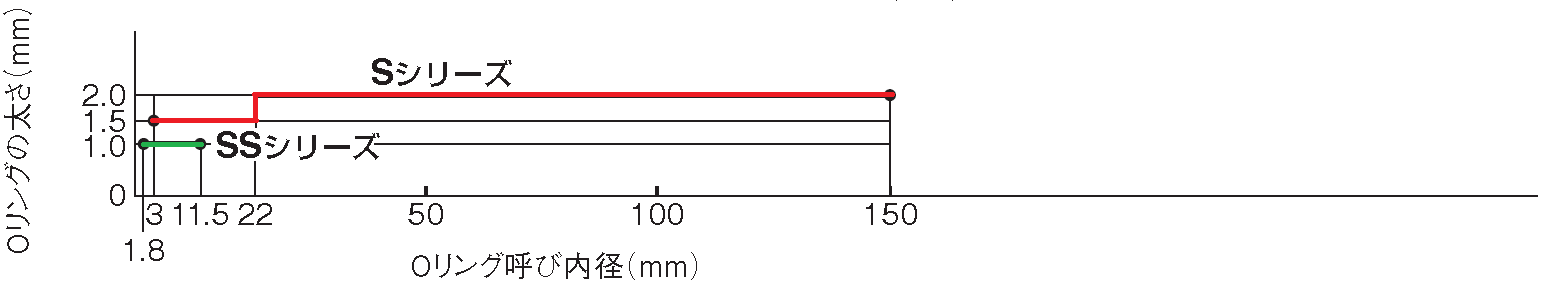

NOK S & SS系列




AS568 (1~475)
AS568 (901~932)

**各系列尺寸表

























NOK O形圈目錄 (02-2023)
