Tubing Bundles 伴熱管束
Hyperlink Background Change

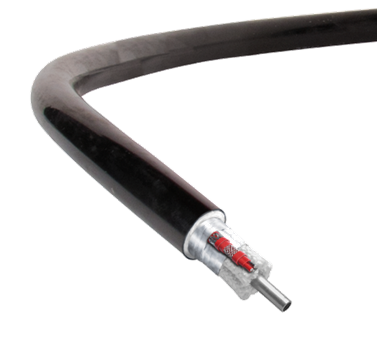

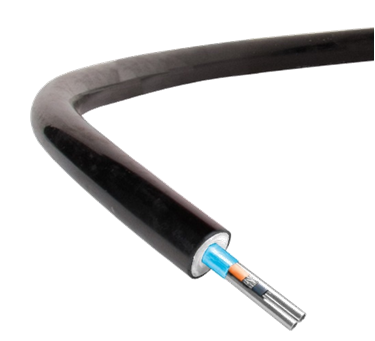

TUBETRACE WITH BSX電伴熱管束




可用功率密度

10, 16, 26 W/m (3, 5, 8 w/ft) T6 85°C( 185°F)

33 W/m (10 w/ft) T5 100°C (212°F)

管溫範圍

5 °C to 65°C (40°F to 150°F)

最高暴露温度,未通電

85°C (185°F)

電源電壓

100-277 Vac

最低安裝溫度
-40°C (-40°F)
阻熱等級T-rating

T6 | T5

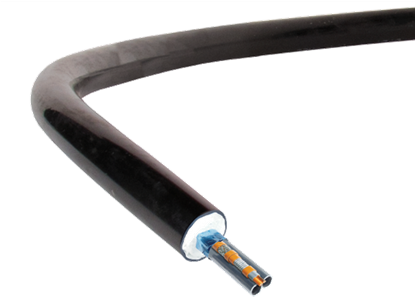

TUBETRACE WITH FP電伴熱管束


可用功率密度

W/m @10°C 8, 16, 33

W/ft @50°F 2.5, 5, 10

最高保持溫度65°C (150°F)
管溫範圍

5 °C to 65°C (40°F to 150°F)

最高暴露温度,未通電

85°C (185°F)

電源電壓

120/240 Vac

最低安裝溫度
-40°C (-40°F)
最小彎曲半徑

@ -15°C (5°F) 10 mm (0.38”)

@ -60°C (-76°F) 32 mm (1.25”)

阻熱等級T-rating

T3 to T6

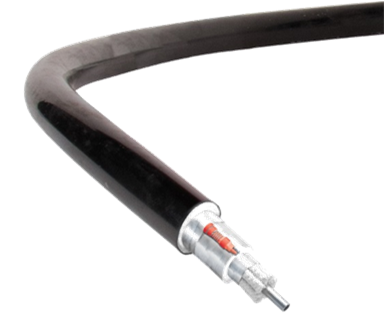

TUBETRACE WITH HPT電伴熱管束




可用功率密度

16, 33, 49, 66 W/m @10°C

5, 10, 15, 20 W/ft @50°F

最高暴露温度,未通電

260°C (500°F)

電源電壓

120 to 240 Vac

最低安裝溫度

-40°C (-40°F)

阻熱等級T-rating

T2 to T6

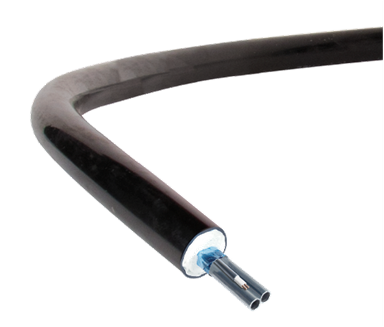

TUBETRACE WITH HTSX電伴熱管束


可用功率密度

W/m @10°C 10, 20, 30, 39, 49, 66

W/ft @50°F 3, 6, 9, 12, 15, 20

最高保持溫度65°C (150°F)
管溫範圍

5 °C to 150°C (40°F to 302°F)

最高暴露温度,未通電

250°C (482°F)

電源電壓

100-277 Vac

最低安裝溫度
-40°C (-40°F)
阻熱等級T-rating

3,6,9,12, 15-2 W/ft T3 200°C (392°F)

15-1 and 20-1 W/ft T2D 215°C (419°F)

20-2 W/ft T2C 230°C (446°F)
基於穩定設計

T3 to T6

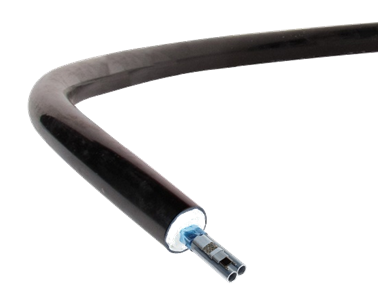

TUBETRACE WITH VSX-HT電伴熱管束




可用功率密度

16, 33, 49, 66 W/m @10°C

5, 10, 15, 20 W/ft @50°F

管溫範圍

5°C to 149°C (40°F to 300°F)

最高暴露温度,未通電

250°C (482°F)

電源電壓

100-120 or 208-277 Vac

最低安裝溫度
-40°C (-40°F)
阻熱等級T-rating

16, 33 w/m (5, 10 w/ft.)    T3 200°C (392°F)

49, 66 w/m (14, 20 w/ft.)   T2C 230°C (446°F)

基於穩定設計

T2 to T6

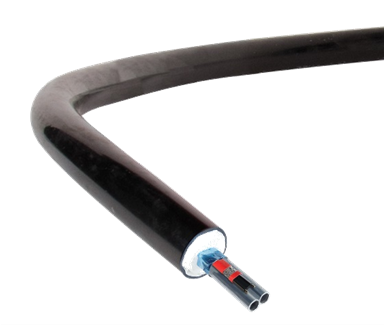

TUBETRACE SEI/MEI - HT電伴熱管束


可用功率密度

W/m @10°C 33

W/ft @50°F 10

保持溫度

5°C (40°F)

最低環境溫度

-45°C (-50°F)

最高暴露温度

399°C (750°F)

電源電壓
120 to 240 Vac
最低安裝溫度
-40°C (-40°F)




TUBETRACE SEI/MEI - HTX電伴熱管束




可用功率密度

W/m @10°C 33

W/ft @50°F 10

保持溫度

5°C (40°F)

最低環境溫度

-45°C (-50°F)

最高暴露温度

593°C (1100°F)

電源電壓
120 to 240 Vac
最低安裝溫度
-40°C (-40°F)
TUBETRACE SEI/MEI - HTX2電伴熱管束




可用功率密度

W/m @10°C 16

W/ft @50°F 5

保持溫度

5°C (40°F)

最低環境溫度

-34°C (-30°F)

最高暴露温度

593°C (1100°F)

電源電壓
120 to 240 Vac
最低安裝溫度
-40°C (-40°F)

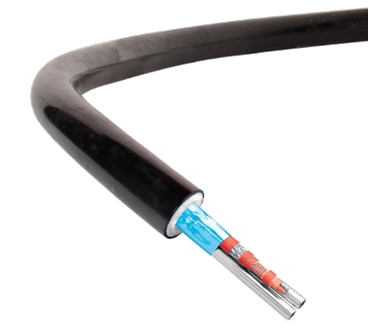

TUBETRACE WITH MIQ電伴熱管束


額定電壓

300 and 600 Vac

最高保持溫度500°C (932°F)
最高連續暴露温度,未通電

600°C (1,112°F)

最大功率密度

up to 262 W/m (80 w/ft)

最低安裝溫度
-40°C (-40°F)
最小彎曲半徑

6X cable O.D.

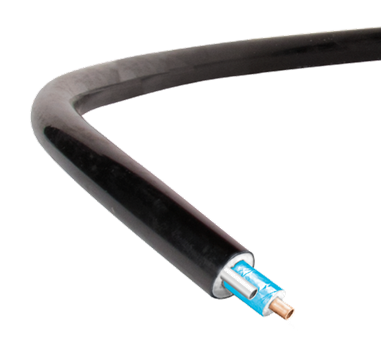

SI/MI型TUBETRACE輕型蒸汽伴熱管束





與現場加工和絕緣管不同，TubeTrace 工程預絕緣管提供卓越的耐候性和長期可靠性。

可供伴熱管徑

1/4”, 3/8” and 1/2”

可供伴熱材料

銅和不銹鋼

典型製程管溫

5°C to 121°C (40°F to 250°F)

最高蒸汽温度

205°C/1690 kPa (400°F/235 psig)

典型溫差

Tracer Tube vs. Process Tube

More Than 55°C (100°F)



SP/MP型TUBETRACE重型蒸汽伴熱管束




與現場加工和絕緣管不同，TubeTrace 工程預絕緣管提供卓越的耐候性和長期可靠性。
可供伴熱管徑

1/4”, 3/8” and 1/2”

可供伴熱材料

銅和不銹鋼

典型製程管溫

5°C to 205°C (40°F to 250°F)

最高蒸汽温度

205°C/1690 kPa (400°F/235 psig)

典型溫差

Tracer Tube vs. Process Tube

More Than 14°C (25°F)
